氧化铁干法脱硫工艺介绍

氧化铁脱硫：该法是以活性氧化铁为脱硫剂，使气体中的H2S与活性氧化铁充分接触,并生成硫化铁和亚硫化铁，从而脱除H2S。

再生：在脱硫过程中，由于活性氧化铁与气体中的H2S接触后，不断地生成硫化铁或硫化亚铁，其脱硫效率也将随之下降。再生脱硫剂，就是关闭已经运行一段时间的脱硫装置，使其内所生成的硫化铁或硫化亚铁与空气中的氧在水雾条件下接触反应，此时含铁的硫化物又还原成氧化铁和单体硫。

氧化铁脱硫和再生反应过程如下：

脱硫过程：Fe2O3·H2O+3H2S=Fe2S3·H2O+3H2O+5.2千卡

再生过程：2Fe2S3·H2O+3O2=2Fe2O3·H2O+6S+94.2千卡

若气体中含O2，当O2/H2S>2.5时，脱硫再生反应可实现连续再生，则上述反应式合并为：

复合型氧化铁以人工合成氧化铁为主要活性组分，复合多种活性助催化剂和结构贵金属，其性能特点：

●脱硫精度高：进口H2S 大于 1000 ppm 时，出口H2S≤1ppm；

●工作硫容大，一次性精脱H2S 硫容大于 20%；

●耐水性好，强度高；

●适用温度范围广：0-120℃；

●干法脱硫一般用作精细脱硫。

氧化铁干法脱硫适用范围

该产品主要应用在天然气、沼气、水煤气、焦炉气、变换气、食品CO2 等各种无氧条件的精脱硫。

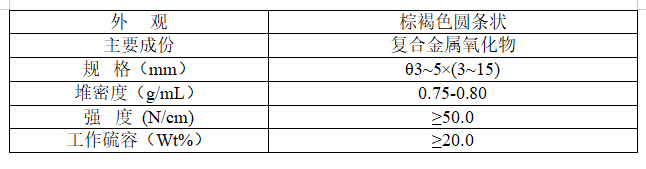

氧化铁的主要理化性能及技术指标

氧化铁干法脱硫工艺操作条件

●温度： 宽温 0-120℃；

●压力：常压-3.0Mpa；

●原料气水分：在操作温度下接近饱和（无游离水）；

●床层高/径比：2.5-3.5。

1.3.2活性炭干法精脱硫

1#活性炭精脱硫剂

性能特点及用途

活性炭精脱硫剂采用优质活性炭添加特种活性剂和助剂，可用于城市煤气、水煤气、焦炉气、天然气，尾气等原料气精脱硫过程。与普通脱硫剂相比，1#精脱硫剂有下列特点：

●脱硫精度高：普通脱硫剂脱硫精度为出口 H2S≤1.0ppm，用于粗脱硫，而活性炭精脱硫剂脱硫精度为出口H2S≤0.03ppm。

●反应速度快：工业使用时，普通脱硫剂的使用空速为 200-500h-1，活性炭精脱硫剂使用空速为500-3000h-1。

●活性炭精脱硫剂的工作硫容高：可达 20%以上。

●对有机硫（COS、CS2 等）有一定的脱除作用，但对有机硫的硫容不高，多用与原料气硫化氢的脱除。

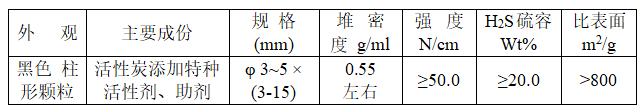

主要物理化学性能及技术指标

反应原理

原料气中H2S 与微量O2 作用生成单质硫或硫酸盐沉积在脱硫剂微孔中。 2H2S+O2=2H2O+2S

使用条件

●空 速：H2S≤10mg/Nm3 时，空速：800～3000h-1；

●H2S≥10mg/Nm3 时，空速：500～1000h-1；

●温 度：5～80℃；

●压 力：常压～8.0Mpa；

●氧含量： O2/H2S≥3，一般工艺气能满足要求。

2# 活性炭脱硫剂

性能特点及用途

可用于合成氨、甲醇、联醇、甲烷化、食品CO2 等生产工艺中精脱硫，也可用于城市煤气、水煤气、焦炉气、天然气等精脱硫。2#活性炭精脱硫剂不仅有较高的精脱 H2S 硫容，同时在常温下有较高的脱二氧化硫硫容。

2#活性炭精脱硫剂特点是：

脱硫精度高：普通脱硫剂脱硫精度为出口为 H2S≤1.0Ppm，用于粗脱硫；而 2#活性炭精脱硫剂脱硫精度为H2S≤0.03ppm，SO2≤0.05ppm。

反应速度快：PCT-3 的穿透空速是普通脱硫剂的 2-4 倍。工业使用时，普通脱硫剂的使用空速为 200-500h-1，2#活性炭精脱硫剂使用空速为 1000-3000h-1。

精脱硫剂的工作硫容高。研究表明，2#活性炭精脱硫剂 H2S 工作硫容为其它常温脱硫剂的3-5倍。

脱除部分有机硫（COS、CS2 等）。

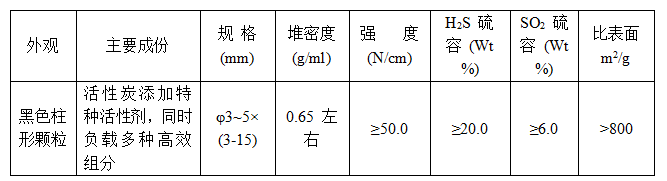

主要物理化学性能及技术指标

反应原理

原料气中的H2S、SO2 与微量的O2 作用生成单质硫或硫酸盐沉积在脱硫剂的微孔中。

2H2S+O2=2H2O+2S，2SO2+ O2=2SO3，MO+ SO3=MSO4

使用条件

1）空 速：500～3000h-1；2）温 度：5～80℃；

3）压 力：常压～8.0Mpa；4）氧含量：O2/S≥3，一般工艺气能满足要求
